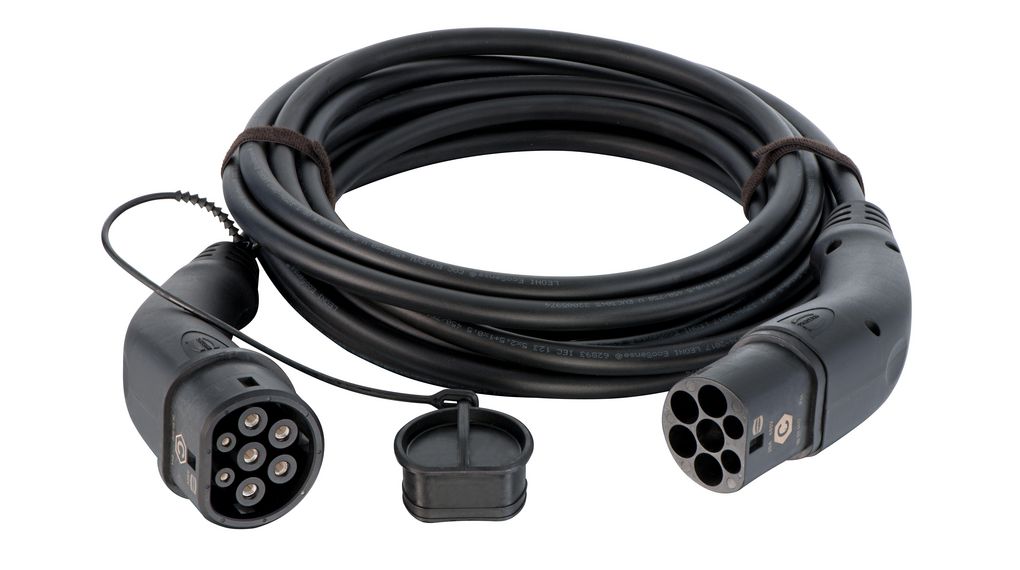

Laadkabel type 2 Mennekes Harting - 3 fase 32A - 7 meter
✔️ Laadvermogen tot 22 kW
✔️ Mode 3 oplaadkabel
✔️ Eenfasige en driefasige AC-kabel
✔️ Compatibel met alle elektrische auto's
✔️ Type 2 connectoren Mennekes
✔️ Ergonomisch design
✔️ Waterdicht veilig voor alle weertypes
✔️ Zwarte kleur met grijze elementen
✔️ Inclusief beschermkappen
Beschrijving

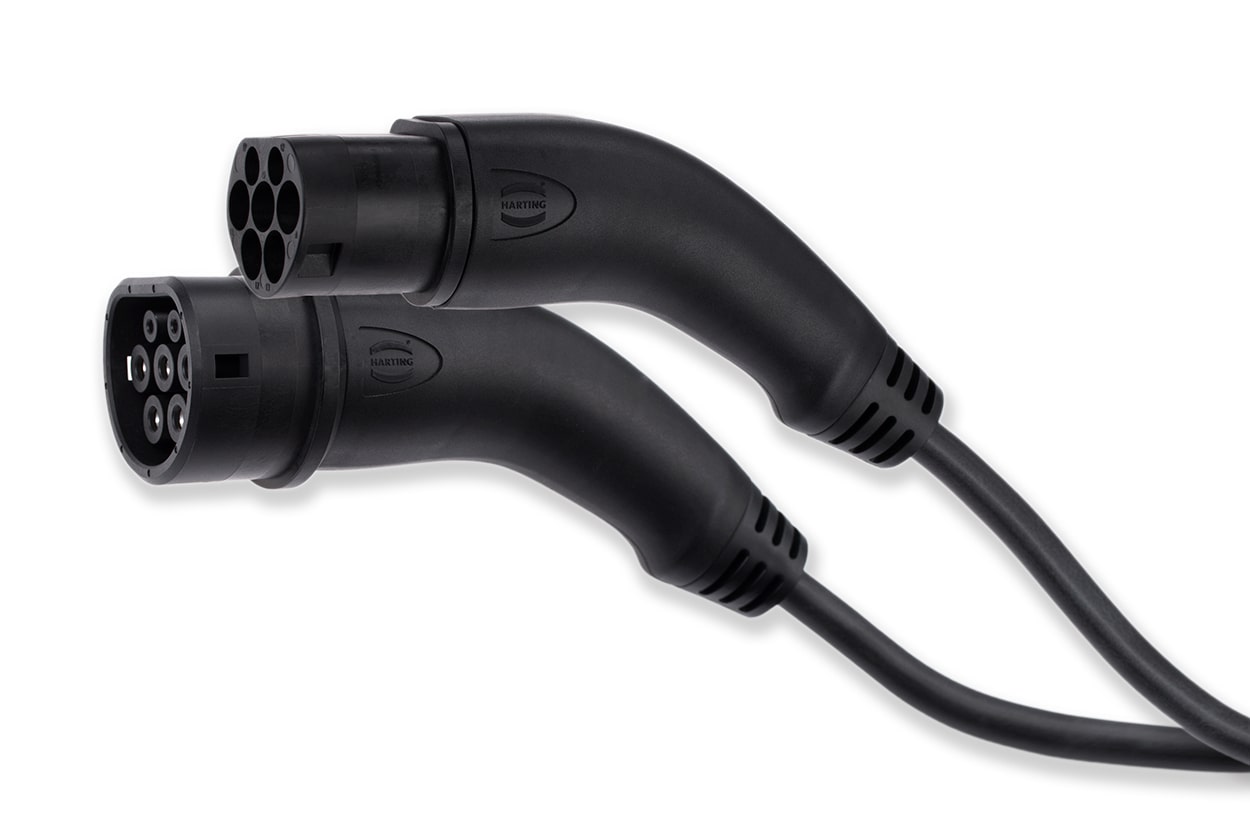

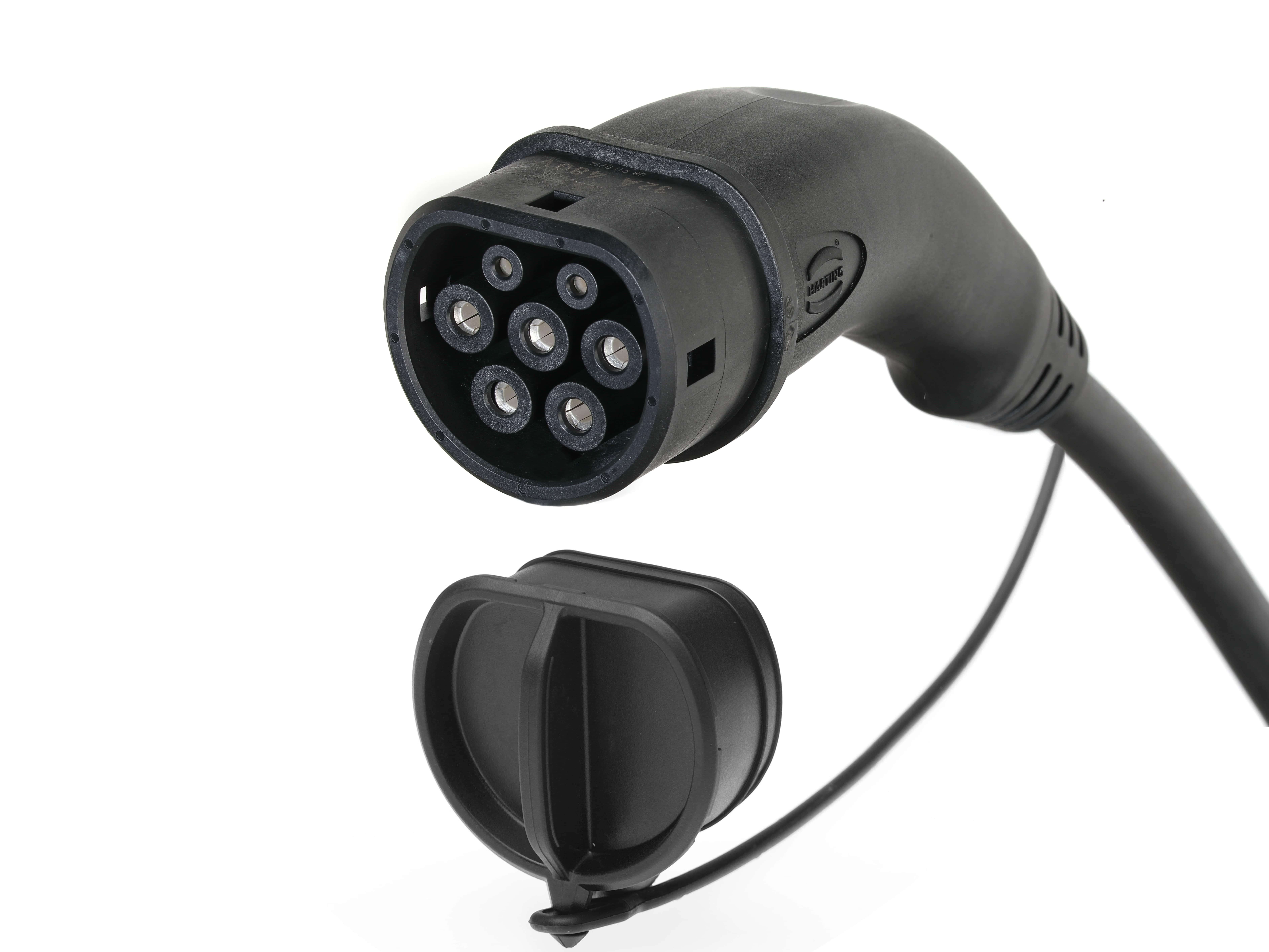

De Mennekes Harting driefasige laadkabel Type 2 is compatibel met alle elektrische auto's. Beide connectoren hebben een ergonomische vorm en het houdergedeelte is gemaakt van zacht plastic, wat zorgt voor een gemakkelijke en comfortabele bediening en aansluiting. Wanneer de kabel is aangesloten, is deze beschermd tegen het binnendringen van deeltjes en water. Beschermkappen hebben een beschermingsgraad IP54 en bieden bescherming tegen het binnendringen van stof.
De connectoren van de driefasige laadkabel zijn gemaakt van massief thermoplast, dat onbrandbaar is en bestand is tegen krassen, druk en schokken. De buitenmantel van de kabel is gemaakt van thermoplastisch polyurethaan ( TPE-U ), waarvan de belangrijkste eigenschappen zijn flexibiliteit, lange levensduur en weerstand tegen krassen en slijtage.
Dankzij het IEC 62196 communicatieprotocol maakt de kabel een efficiënte communicatie mogelijk tussen de boordlader en het laadstation. De beschermkappen moeten elke keer worden gebruikt wanneer de kabel niet is aangesloten, omdat deze de levensduur aanzienlijk verlengen. Na gebruik moet de kabel correct worden opgewikkeld en vervolgens in een zak worden gestoken. Hierdoor wordt de levensduur aanzienlijk verlengd.
Artikeleigenschappen:
|
toepassing |
voor het met wisselstroom (AC) laden van elektrische voertuigen (EV) met Type 2-vehicle inlets |
|
compatibel met Type 2-outlets op laadpalen voor de elektromobiliteit (EVSE) |
|
|
uitvoering |
Mobiele AC-laadkabel |
|
met voertuiglaadconnector en plug |
|
|
met afdekkappen |
|
|
Behuizingskleur zwart-grijs |
|
|
Aangebracht logo |
"PHOENIX CONTACT"-logo |
Elektrische eigenschappen
|
aantal fasen |
3 |
|
type signaaloverdracht |
Pulsbreedtemodulatie |
|
Type laadstroom |
AC 3-fase |
|
Opmerking met betrekking tot de aansluiting |
crimpaansluiting, niet scheidbaar |
|
Polarisatie |
220 Ω (tussen PE en PP) |
|
maximaal vermogen |
26,6 kW |
|
aantal |
5 (L1, L2, L3, N, PE) |
|
nominale spanning |
480 V AC |
|
Nominale stroom |
32 A |
Afmetingen
|
Breedte |
70 mm (Voertuiglaadconnector) |
|
58 mm (Plug) |
|
|
hoogte |
137 mm (Voertuiglaadconnector) |
|
131,8 mm (Plug) |
|
|
diepte |
215,9 mm (Voertuiglaadconnector) |
|
233,4 mm (Plug) |
Materiaal
|
materiaal behuizing |
kunststof |
|
materiaal behuizing |
zacht kunststof |
|
Materiaal afdekkap |
zacht kunststof |
|
Materiaal stekerbeeld |
Kunststof |
|
Materiaaloppervlak contacten |
Ag |
|
brandbaarheidsklasse volgens UL 94 |
V0 (Stekerbeeld) |
Design
|
kleur behuizing |
zwart |
|
kleur stekerbeeld |
zwart |
|
kleur handgreep |
grijs |
|
kleur Afdekkap |
zwart |
|
klantspecifieke uitvoeringen |
Op aanvraag |
Kabel/leiding
|
kabellengte vast |
7 m |
|
Kabelnormen / -bepalingen |
prEN 50620 / DIN EN 50620 |
|
Kabelcertificeringen |
VDE |
|
kabelgewicht |
max. 505 kg/km |
Kabelopbouw
|
kabeltype |
klasse 5 |
|
kabeltype |
recht |
|
kabelopbouw |
5 x 6,0 mm² + 1 x 0,5 mm² |
|
buitenmantel, materiaal |
TPE-U |
|
buitenmantel, kleur |
zwart |
|
kabeldiameter |
17 mm ±0,4 mm |
Omgevings- en levensduuromstandigheden
|
omgevingstemperatuur (bedrijf) |
-30 °C ... 50 °C |
|
Omgevingstemperatuur (opslag/transport) |
-40 °C ... 80 °C |
|
hoogtepositie |
5000 m (boven zeeniveau) |
